PLC控制柜设计的基本原则是什么？

云开全站app登录入口专业生产配电箱、配电柜、plc控制柜。接下来给大家分享一下有关于PLC控制柜设计的基本原则有哪些？

一、PLC控制柜的应用已经成为电气设备专业人员的专业技能。PLC控制柜的应用通常涉及电气设备的许多相关专业知识，以及与操作行业相关的其他技术专业。

二、云开全站app登录入口为了更好地掌握可编程控制器的应用和设计方案，一般需要具备一定的基础知识，如电工(包括电工基础、电机、电气控制系统)、电力电子技术(包括数字电路设计、数字集成电路)和计算机基础等。在电气设备自动控制系统中，PLC控制柜是操作电气设备的关键部件。因此，可编程控制器的特性关系到所有自动控制系统是否安全、可靠、高效。

三、设计PLC控制柜和可编程控制器控制系统软件时，应遵循以下基本标准：

1、控制系统设计的基本原则

1)、考虑被测目标的加工工艺规程。

2)、在考虑运行规程和性能指标的前提下，自动控制系统应尽可能简单、经济。

3)、自动控制系统应可靠。

4)、在设计方案时，自动控制系统的体积和功能要有一定的余量，有利于后期的调整和扩展。

2、设计方案的内容

1)、根据测量目标的特点和客户的规定，拟定plc控制柜系统软件的技术标准和设计方案指标值，并编写详细的设计任务书，作为所有自动控制系统设计方案的依据。

2)、参考相关产品数据、开关类型、传感器类型、过程控制系统模式、汽车继电器/交流接触器的体积及其继电器等电动执行器。

3)、选择plc控制柜的型号规格和程序存储容量，并指定各种控制模块的总数。

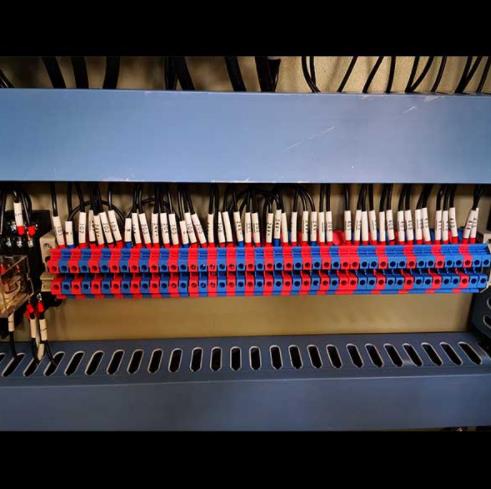

4)、绘制plc控制柜输入输出接线的端子接线法。

5)、plc控制柜系统软件的监控程序流程。

6)、输入程序流程并进行调整，按照设计规范进行测试，并提交测试报告。

7)、电气柜、模拟显示信息面板和非标准家用电器元件按规定的设计方案。

8)、编写设计文件、手册和其他设计文件。

3、设计方法和流程

1)、详细掌握和分析被测对象的加工工艺标准，根据生产线设备和加工过程的操作规程，分析被测对象组织和操作的全过程，建立姿势的逻辑顺序(姿势顺序和姿势标准)、bixu增加的联锁维护和系统软件的实际操作方法(手动和全自动)等。

2)、根据被测目标的plc控制柜系统软件的性能指标，指定要输入/输出的数据信号等级，选择合适的plc控制柜。

3)、根据操作规程，有到达站分配的标准输入输出点(输入输出分配)，以及PLC控制柜的输入输出电气设备插座图(PLC控制柜的输入输出端口与输入/外部设备的连接图)。绘制布线方法和布线工程图，进行硬件开发。

4)、根据生产工艺流程绘制系统软件的工艺流程图。

5)、根据系统软件的工艺流程图设计方案，生成plc梯形图，进行电气设备控制柜的设计方案和工程施工。
