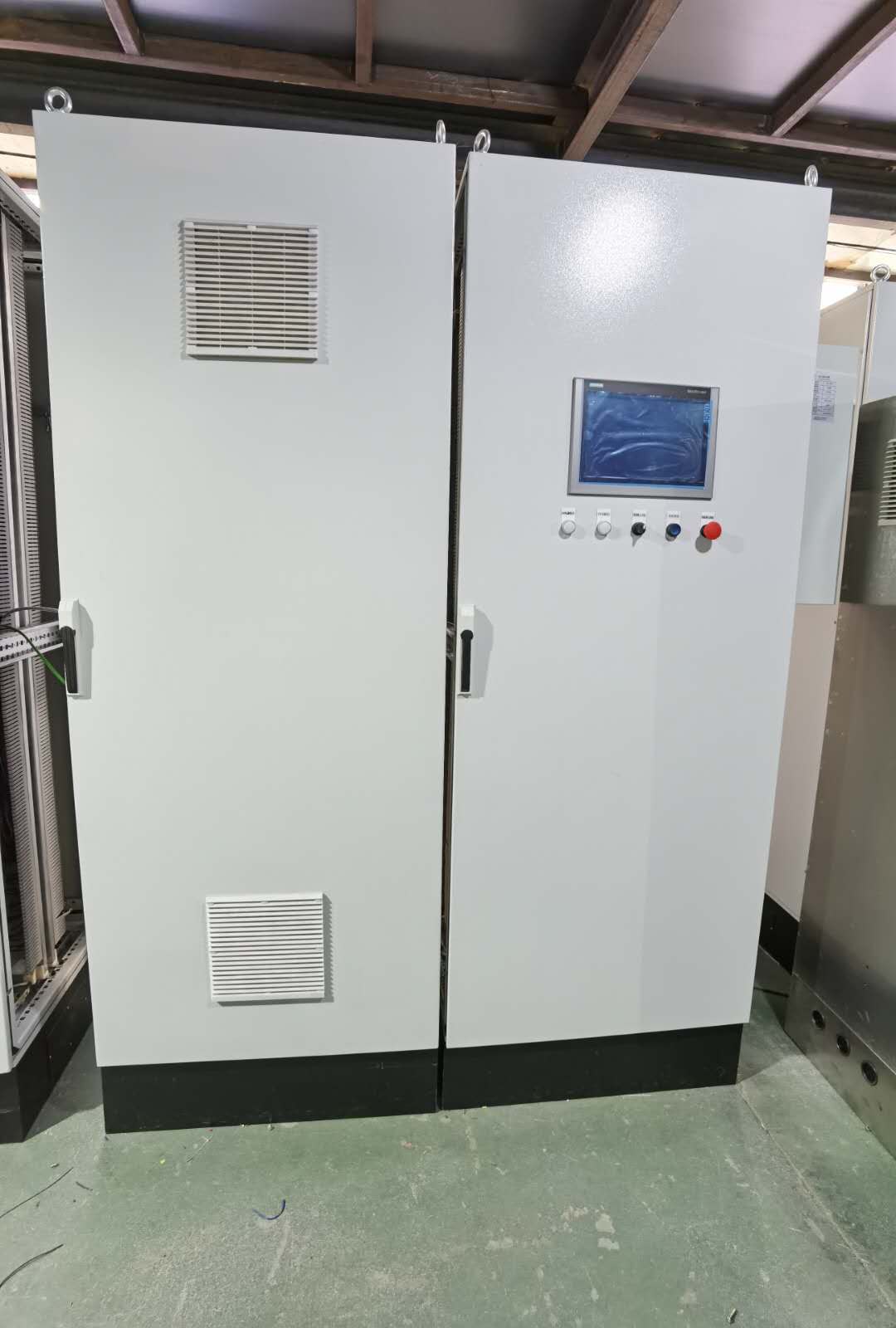

产品介绍

      目前市场上使用的低压控制柜的种类很多,控制柜也是低压配电柜中的一种，我们针对不同的环境，使用的需求也是不同的，所以使用的控制柜也是不同的，我们的控制柜分为室内和室外两种，由于内外环境的不同，我们的控制柜所具备的特点也是不同的。
 对于室内使用的控制柜，我们首先需要考虑的是其占地面积的性能，如今随着我们控制柜行业的发展以及技术的进步，控制柜设备的体积越来越小。对控制柜的有效摆放使整体看起来更加秩序。

      控制柜室内的机房的管理首先需要关注的是降温制冷的问题，热量可能是在于控制柜或附件避免不妥形成的，所以一个散热性能好的控制柜是十分重要的，在对低压控制柜进行安装的过程中，需要考虑到机房以及控制柜自身，做一个比较整体的了解，对设备进行检测。

      低压控制柜应用于各个领域，为各产业重大建设工程等提供重要配套，是经济的主要基础性产业。

特点

1.柜体采用通用柜的形式，柜架用C型材料组装而成，柜架零件及配套零件由本公司生产配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20摸数的安装孔，通用系数高。可以使工厂实验预生产。即缩短了生产周期，也提高了工作效率。
2.在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自上而下形成一个自然通风道，达到散热的目的。
3.采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方。
4.柜门用转轴式活动铰链与构架相连、安装、拆卸方便。门的折边处均有一跟山型橡塑条，关门时门与框架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
5.装有电器元件的仪表门用多股软铜线与框架相连。柜内的安装与柜架间用滚花垫圈连接，整柜构成完整的接地保护系统。
6.具有附着力强，质感好。整柜呈亚光色调，避免了眩光效应，给值班人员创造一个舒适的视觉环境。

技术规范

GB156       《标准电压》
GB2900      《电工名词术语》
GB4028      《外壳防护等级》
GB7251      《低压成套开关设备和控制设备》
GB13539     《低压熔断器》
GB14084.3    《低压开关设备和控制设备 总则》
GB14084.4    《低压开关设备和控制设备 低压开关.隔离器.隔离开关及熔断器组合电器》
GB/T988      《低压电器基本试验方法》
GB/T2681     《电工成套装置中的导线颜色》
GB/T2682     《电工成套装置中的指示灯和按钮的颜色》
GB/T9466     《低压成套开关设备基本试验方法》
IEC 144       《低压开关设备和控制设备的外壳防护等级》
IEC 157       《低压开关设备和控制设备》

工作和环境条件

1.周围空气温度不高于+40°C，不低于－5°C，并且24h内其平均温度不高于35°C。
2.户内安装使用，使用地点的海拔不超过2000m。
3.周围空气相对湿度在最高温度为+40°C时不超过50%，在较低温度时允许有较大的相对湿度，应考虑到由于温度的变化可能偶然产生凝露的影响。
4.设备安装时与垂直面的倾斜度不超过5%。
5.设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

技术参数

额定电压                                380V
最高工作电压                            440V
额定绝缘电压                            690V
额定频率                                50Hz
额定最高电流                      3500A
开关柜型式：金属封闭固定式

电器原件介绍

开关柜中可采用的元器件十分灵活，可选用西门子、施耐德、ABB等国际企业的各种前列产品，也可选用各种国产元器件，实现各种方案的灵活组合，以满足经济性和技术性的要求。

订货须知

1、提供一次回路系统原理图
2、提供二次回路系统原理图
3、柜壳尺寸
4、电器品牌、型号、数量
5、以上要求均可由我司进行设计，需方只需提供电气功率、控制要求、电器品牌即可。
