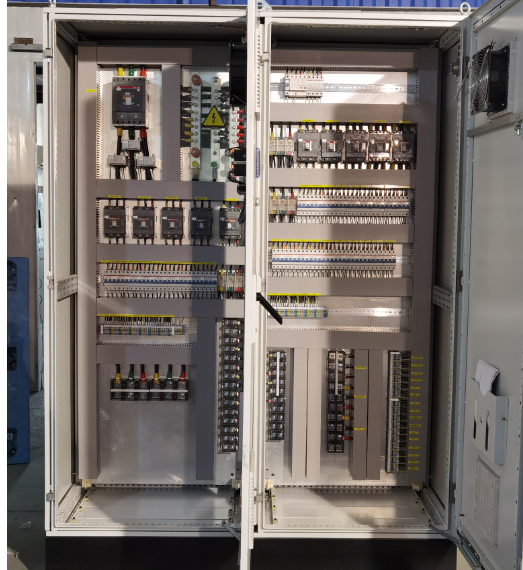

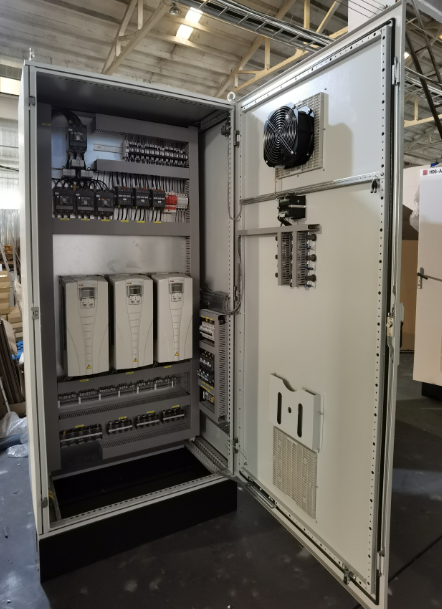

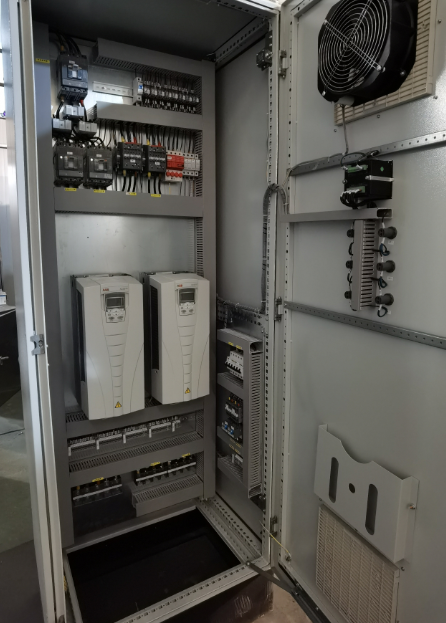

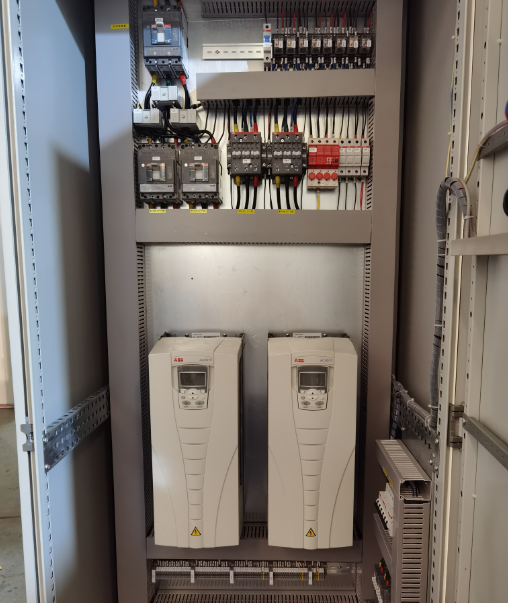

云开全站app登录入口，专业生产低压配电柜、PLC控制柜、电控柜 ， 公司专业承接各类电气自动化工程，为客户提供电气方案设计、出图、制作、现场安装调试、电气技术培训、售后服务等成套服务。

           一、概述
           PLC综合控制柜具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散（DSC）控制系统。PLC控制柜能适应各种大小规模的工业自动化控制场合。广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。

           二、基本组成
           1、外壳：控制柜柜体及内挂板；
           2、强电配电系统：220VAC断路器、汇流排、UPS、熔断器、交流电源、直流电源、PLC用电源；
           3、弱电配电系统：
           4、1PLC供电系统：PLC用直流电源、PLC模块
           5、2信号供电系统：熔断器、交流电源、直流电源；
           6、数字量输入系统：直流电源、DI模块、DI端子排；
           7、数字量输出系统：直流电源、DO模块、小型中间继电器、DO端子排；
           8、模拟量输入系统：直流电源、AI/RTD模块、AI/RTD模块、AI端子排；
           9  、模拟量输出系统：AO模块、AO端子排。
          10、通信系统：CPU、通信模块、通信端子排；
          11、控制中心：CPU、通信模块、数字量I/O模块、模拟量I/O模块；
          12、显示中心：触摸屏、中控机

         三、PLC柜优点
         PLC控制柜可完成设备自动化和过程自动化控制，实现完美的网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的中心和灵魂。可以根据用户需求量身设计PLC控制柜、变频柜等，满足用户要求，并可搭配人机界面触摸屏，达到轻松操作的目的。

         设备更可与dcs总线上位机modbus、profibus等通讯协议的数据传输；工控机、以太网等实现的控制和监控。

        四、技术与规范
        MNS抽屉柜依据下列标准进行设计与制造
        国际电工会标准：
        IEC60493(1992)     《低压成套开关设备和控制设备》
        中国国家标准：
        GB/T14048_1-93    《低压开关设备和控制设备总则》
        GB7947-87         《绝缘导体和裸导体的颜色标志》
        GB7251-97         《低压成套开关设备和控制设备》

        使用环境
        1、周围空气温度不高于+40℃，不低于-5℃，24h内的平均温度不得高于+35℃，超过时，需根据实际情况降容运行；
        2、户内使用：使用地点的海拔不得超过2000m ；

        3、周围空气相对温度为+40℃时不超过50%，在较低温度时允许有较大的相对温度，如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响；
        4、装置安装时与垂直面的斜度不超过5℃，且整组柜列相对平整(符GBJ232-82标准)；
        5、装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所；

       五、技术参数

        1、可以分为大型机、中型机和小型机。
        西门子PLCS7-300系列

       小型机：小型机的控制点一般在256点之内，适合于单机控制或小型系统的控制。
       西门子小型机有S7-200：处理速度0.8~1.2ms ；存贮器2k ；数字量248点；模拟量35路 。
       中型机:中型机的控制点一般不大于2048点,可用于对设备进行直接控制，还可以对多个下一级的可编程序控制器进行监控，它适合中型或大型控制系统。
       西门子中型机有S7-300：处理速度0.8~1.2ms ；存贮器2k ；数字量1024点；模拟量128路 ；网络PROFIBUS；工业以太网；MPI。
       大型机：大型机的控制点一般大于2048点,不仅能完成较复杂的算术运算还能进行复杂的矩阵运算。它不仅可用于对设备进行直接控制，还可以对多个下一级的可编程序控制器进行监控。

       西门子大型机有S7-400 ：处理速度0.3ms / 1k字；存贮器512k ；I/O点12672；

       2、电器元件介绍
       PLC柜元器件，可选用西门子、施耐德、AB等国际企业的各种产品，也可选用各种国产PLC，实现各种方案的灵活组合，以满足经济性和技术性的要求。

      六、订货须知
      1、提供一次回路系统原理图
      2、提供二次回路系统原理图
      3、柜壳尺寸
      4、点表
      5、PLC、电器品牌、型号、数量
      6、以上要求均可由我司进行设计，需方只需提供电气功率、控制要求、电器品牌即可。
